Caculation of Return
By Definition

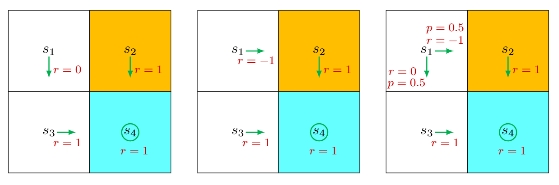

Return 是一个 trajectory 所有 reward 的 discounted 和，可以用于量化一个 policy 的好坏。下图是从 state \(s_1\)出发的三种策略，下面我们分别计算它们的 return。
-
对于第一个 policy，它的 trajectory 是 \(s_1 \rightarrow s_3 \rightarrow s_4 \rightarrow s_4 \cdots\)，对应的 discounted return 为
$$\begin{aligned}\text{return}_1&=0+\gamma 1+\gamma^2 1+\dots \\ &=\gamma(1+\gamma+\gamma^2+\cdots) \\ &=\frac{\gamma}{1-\gamma}.\end{aligned}$$ -
对于第二个 policy，它的 trajectory 是 \(s_1 \rightarrow s_2 \rightarrow s_4 \rightarrow s_4 \cdots\)，对应的 discounted return 为
$$\begin{aligned}\text{return}_2&=-1+\gamma 1+\gamma^2 1+\dots \\ &=-1+\gamma(1+\gamma+\gamma^2+\cdots) \\ &=-1+\frac{\gamma}{1-\gamma}.\end{aligned}$$ -
对于第三个 policy，它的 trajectory 是 \(s_1 \rightarrow s_3 \rightarrow s_4 \rightarrow s_4 \cdots\) 和 \(s_1 \rightarrow s_2 \rightarrow s_4 \rightarrow s_4 \cdots\)，对应的 discounted return 为
$$\begin{aligned} \text{return}_3&=0.5(-1+\frac{\gamma}{1-\gamma})+0.5(\frac{\gamma}{1-\gamma}) \\ &=-0.5+\frac{\gamma}{1-\gamma}. \end{aligned}$$
严格来说，\(\text{return}_3\) 是后续要介绍的 state value，因为 return 是针对某一个 trajectory 来定义的。
可以发现，\(\text{return}_1>\text{return}_3>\text{return}_2\)，因此第一个 policy 最好，第二个 policy 最差。
By Bootstrapping
前面计算 return 的方式是直接通过定义来计算，下面以一个没有目标区域的例子介绍另一种基于 bootstrapping 的计算方式。
设 \(v_i\) 表示从 state \(s_i\) 出发得到的 return，由图可知当前 state 的 return 依赖于其他 state 的 return，那么 return 的计算方式可以写为
$$\begin{aligned} v_1 &= r_1 + \gamma r_2 + \gamma^2 r_3 + \cdots = r_1 + \gamma (r_2 + \gamma r_3 + \cdots) = r_1 + \gamma v_2, \\ v_2 &= r_2 + \gamma r_3 + \gamma^2 r_4 + \cdots = r_2 + \gamma (r_3 + \gamma r_4 + \cdots) = r_2 + \gamma v_3, \\ v_3 &= r_3 + \gamma r_4 + \gamma^2 r_1 + \cdots = r_3 + \gamma (r_4 + \gamma r_1 + \cdots) = r_3 + \gamma v_4, \\ v_4 &= r_4 + \gamma r_1 + \gamma^2 r_2 + \cdots = r_4 + \gamma (r_1 + \gamma r_2 + \cdots) = r_4 + \gamma v_1. \end{aligned}$$将上述方程写成矩阵形式：
$$ \underbrace{ \begin{bmatrix} v_1 \\ v_2 \\ v_3 \\ v_4 \end{bmatrix} }_{\mathbf{v}}= \begin{bmatrix} r_1 \\ r_2 \\ r_3 \\ r_4 \end{bmatrix}+ \begin{bmatrix} \gamma v_2 \\ \gamma v_3 \\ \gamma v_4 \\ \gamma v_1 \end{bmatrix}= \underbrace{ \begin{bmatrix} r_1 \\ r_2 \\ r_3 \\ r_4 \end{bmatrix} }_{\mathbf{r}}+ \gamma \underbrace{ \begin{bmatrix} 0 & 1 & 0 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \\ 1 & 0 & 0 & 0 \end{bmatrix} }_{\mathbf{P}} \underbrace{ \begin{bmatrix} v_1 \\ v_2 \\ v_3 \\ v_4 \end{bmatrix} }_{\mathbf{v}}, $$进而
$$\mathbf{v}=\mathbf{r}+\gamma \mathbf{P}\mathbf{v} \Rightarrow \mathbf{v}=(\mathbf{I}-\gamma \mathbf{P})^{-1}\mathbf{r}.$$这就是该简单例子的贝尔曼公式（Bellman Equation），它揭示了贝尔曼公式的核心思想：一个 state 的 return 依赖于其余 state 的 return。
State Value
上一节介绍的 return 只能够用于计算确定性问题，没有融入随机性，而 agent 从一个 state 出发采取某个 action，下一个 state 有多种可能的结果。例如本文最开始的图中的第三个 policy，在初始点 state \(s_1\)，有 0.5 概率向右，0.5 概率向下，一个简单的方法就是取均值，这也是第一节计算 return 的方法。
下面我们形式化地将随机性引入计算过程，进而介绍 state value。
在时刻 \(t\)，agent 处于 state \(S_t\)，依据 policy \(\pi\) 采取 action \(A_t\)，达到下一个 state \(S_{t+1}\)，同时获得 reward\(R_{t+1}\)，这整个过程可以写为
$$S_t \xrightarrow{A_t} R_{t+1}, S_{t+1},$$其中，\(S_t,A_t,R_{t+1}\) 都是随机变量，\(S_t, S_{t+1} \in \mathcal{S}, A_t \in \mathcal{A}(S_t), R_{t+1} \in \mathcal{R}(S_t,A_t)\)。
上述过程由以下概率分布确定：
- \(S_t \rightarrow A_t\)由\(\pi(A_t=a|S_t=s)\) 决定，表示某个 state 采取某个 action 的概率。
- \(S_t,A_t \rightarrow R_{t+1}\)由\(p(R_{t+1}=r|S_t=s,A_t=a)\) 决定，表示某个 state 采取某个 action 后获得某个 reward 的概率。
- \(S_t,A_t \rightarrow S_{t+1}\)由\(p(S_{t+1}=s'|S_t=s,A_t=a)\) 决定，表示某个 state 采取某个 action 后变成另一个 state 的概率。
进而我们可以得到一个多步的 trajectory：
$$S_t \xrightarrow{A_t} R_{t+1}, S_{t+1} \xrightarrow{A_{t+1}} R_{t+2}, S_{t+2} \xrightarrow{A_{t+2}} R_{t+3},\cdots$$这个 trajectory 的 discounted return 为
$$G_t=R_{t+1}+\gamma R_{t+2}+\gamma^2 R_{t+3}+\cdots$$State Value 定义为 \(G_t\) 的期望：
$$v_{\pi}(s)=\mathbb{E}[G_t|S_t=s].$$- \(v_{\pi}(s)\) 是 state \(s\)的函数，从不同的 state \(s\) 出发，得到的 trajectory 不同，那么 state value 也不同。并且它依赖于 policy \(\pi\)，因为不同的 policy 确定不同的 trajectory，从而得到不同的 state value。
- \(v_{\pi}(s)\) 表示一个 state 的价值，如果 state value 很大，就表明对应的 policy 很好。
- \(v_{\pi}(s)\) 与 \(t\) 无关，当 policy 确定后，\(v_{\pi}(s)\) 也确定了。
- Return 是针对单个 trajectory 来求的，而 state value 是根据多个 trajectory 求得的 return 取平均值，因此当 \(\pi(a|s),p(r|s,a),p(s'|s,a)\) 是确定性的，那么 state value 和 return 是相同的。
实际情况往往是具有随机性的，因此用 state value 来评判 policy 的好坏是比 return 更好的。
Bellman Equation
Elementwise Form
考虑一个随机 trajectory：
$$S_t \xrightarrow{A_t} R_{t+1}, S_{t+1} \xrightarrow{A_{t+1}} R_{t+2}, S_{t+2} \xrightarrow{A_{t+2}} R_{t+3},\cdots$$它的 return 可以写为
$$\begin{aligned} G_t&=R_{t+1}+\gamma R_{t+2}+\gamma^2 R_{t+3}+\cdots \\ &=R_{t+1}+\gamma(R_{t+2}+\gamma R_{t+3}+\cdots) \\ &=\underbrace{R_{t+1}}_{\text{immediate rewards}}+\gamma \underbrace{G_{t+1}}_{\text{future rewards}}. \end{aligned}$$进而 state value 可以写为
$$\begin{aligned} v_{\pi}(s)&=\mathbb{E}[G_t|S_t=s] \\ &=\mathbb{E}[R_{t+1}+\gamma G_{t+1}|S_t=s] \\ &=\mathbb{E}[R_{t+1}|S_t=s]+\gamma \mathbb{E}[G_{t+1}|S_t=s]. \end{aligned}$$第一项为 immediate rewards 的均值：
$$\begin{aligned} \mathbb{E}[R_{t+1} | S_t = s] &= \sum_{a \in \mathcal{A}(s)} \pi(a|s) \mathbb{E}[R_{t+1} | S_t = s, A_t = a] \\ &= \sum_{a \in \mathcal{A}(s)} \pi(a|s) \sum_{r \in \mathcal{R}(s,a)} p(r|s, a) r. \end{aligned}$$第二项为 future rewards 的均值：
$$\begin{aligned} \mathbb{E}[G_{t+1} | S_t = s] &= \sum_{s' \in \mathcal{S}} \mathbb{E}[G_{t+1} | S_t = s, S_{t+1} = s'] p(s' | s) \\ &= \sum_{s' \in \mathcal{S}} \mathbb{E}[G_{t+1} | S_{t+1} = s'] p(s' | s) \\ &= \sum_{s' \in \mathcal{S}} v_{\pi}(s') p(s' | s) \\ &= \sum_{s' \in \mathcal{S}} v_{\pi}(s') \sum_{a \in \mathcal{A}(s)} p(s' | s, a) \pi(a | s). \end{aligned}$$上述两项的推导使用了重期望公式和马尔可夫性，结合这两项可以得到 Bellman equation：
$$\begin{aligned} \textcolor{blue}{v_{\pi}(s)}&=\mathbb{E}[R_{t+1}|S_t=s]+\gamma \mathbb{E}[G_{t+1}|S_t=s] \\ &=\underbrace{\sum_{a \in \mathcal{A}(s)} \pi(a|s) \sum_{r \in \mathcal{R}(s,a)} p(r|s, a) r}_{\text{mean of immediate rewards}}+\underbrace{\gamma \sum_{a \in \mathcal{A}(s)} \pi(a | s) \sum_{s' \in \mathcal{S}} p(s' | s, a) \textcolor{blue}{v_{\pi}(s')}}_{\text{mean of future rewards}} \\ &=\sum_{a \in \mathcal{A}(s)} \pi(a|s) \left[ \sum_{r \in \mathcal{R}(s,a)} p(r|s,a)r + \gamma \sum_{s' \in \mathcal{S}} p(s'|s,a)\textcolor{blue}{v_{\pi}(s')} \right], \quad \forall s \in \mathcal{S}. \end{aligned}$$- 它描述了不同的 state 的 state-value function 之间的关系，\(v_{\pi}(s)\)和\(v_{\pi}(s')\)。
- 它包含 immediate rewards 和 future rewards 两项。
- \(v_{\pi}(s)\) 和 \(v_{\pi}(s')\) 是需要计算的值，Bellman equation 一共有 \(|\mathcal{S}|\) 个方程，可以用第一节的 Bootstrapping 方法求解。
- \(\pi(a|s)\) 是一个给定的 policy，求解 Bellman equation 可以得到不同 state 的 state value，因此解 Bellman equation 评估 policy 的过程。
- \(p(r|s,a)\) 和 \(p(s'|s,a)\) 表示这个系统模型，模型可能是已知也可能是未知的，后续会针对这两种情况给出对应的求解方法。
Matrix-Vector Form
由上一节可知，Bellman equation 的 elementwise form 为
$$ \textcolor{blue}{v_{\pi}(s)}=\sum_{a \in \mathcal{A}(s)} \pi(a|s) \left[ \sum_{r \in \mathcal{R}(s,a)} p(r|s,a)r + \gamma \sum_{s' \in \mathcal{S}} p(s'|s,a)\textcolor{blue}{v_{\pi}(s')} \right], \quad \forall s \in \mathcal{S}. $$上式一共有 \(|\mathcal{S}|\) 个方程，下面我们将其简洁地写成 matrix-vector form。
首先将其改写为
$$ \textcolor{blue}{v_{\pi}(s)}=r_{\pi}(s) + \gamma \sum_{s' \in \mathcal{S}} p_{\pi}(s'|s)\textcolor{blue}{v_{\pi}(s')}, \quad \forall s \in \mathcal{S}, $$其中，\(r_{\pi}(s)\) 是 immediate rewards 的均值，\(p_{\pi}(s'|s)\) 是在 policy \(\pi\) 下由 state \(s\) 转变为 state \(s'\) 的概率：
$$ r_{\pi}(s)=\sum_{a \in \mathcal{A}(s)} \pi(a|s) \sum_{r \in \mathcal{R}(s,a)} p(r|s,a)r, \quad p_{\pi}(s'|s)=\sum_{a \in \mathcal{A}(s)} p(s' | s, a) \pi(a | s). $$假设 state space 为 \(\mathcal{S}=\{s_i\}_{i=1}^n\)，则 \(n\) 个 Bellman equation 为
$$ \textcolor{blue}{v_{\pi}(s_i)}=r_{\pi}(s_i) + \gamma \sum_{s_j \in \mathcal{S}} p_{\pi}(s_j|s_i)\textcolor{blue}{v_{\pi}(s_j)}, \quad i=1,2,\cdots,n. $$将所有方程结合起来写成 matrix-vector form 为
$$ \mathbf{v}_{\pi}=\mathbf{r}_{\pi} + \gamma \mathbf{P}_{\pi} \mathbf{v}_{\pi}, $$其中，
- \(\mathbf{v}_{\pi}=[v_{\pi}(s_1),\cdots,v_{\pi}(s_n)]^{T} \in \mathbb{R}^n.\)
- \(\mathbf{r}_{\pi}=[r_{\pi}(s_1),\cdots,r_{\pi}(s_n)]^{T} \in \mathbb{R}^n.\)
- \(\mathbf{P}_{\pi} \in \mathbb{R}^{n \times n}\)是 state transition matrix，\((\mathbf{P}_{\pi})_{ij}=p_{\pi}(s_j|s_i).\)
写成具体的矩阵形式为
$$ \underbrace{ \begin{bmatrix} v_{\pi}(s_1) \\ v_{\pi}(s_2) \\ \vdots \\ v_{\pi}(s_n) \end{bmatrix} }_{\mathbf{v}_{\pi}}= \underbrace{ \begin{bmatrix} r_{\pi}(s_1) \\ r_{\pi}(s_2) \\ \vdots \\ r_{\pi}(s_n) \end{bmatrix} }_{\mathbf{r}_{\pi}}+ \gamma \underbrace{ \begin{bmatrix} p_{\pi}(s_1|s_1) & \cdots & p_{\pi}(s_{n-1}|s_1) & p_{\pi}(s_n|s_1) \\ p_{\pi}(s_1|s_2) & \cdots & p_{\pi}(s_{n-1}|s_2) & p_{\pi}(s_n|s_2) \\ \vdots & \ddots & \vdots & \vdots \\ p_{\pi}(s_1|s_n) & \cdots & p_{\pi}(s_{n-1}|s_n) & p_{\pi}(s_n|s_n) \end{bmatrix} }_{\mathbf{P}_{\pi}} \underbrace{ \begin{bmatrix} v_{\pi}(s_1) \\ v_{\pi}(s_2) \\ \vdots \\ v_{\pi}(s_n) \end{bmatrix} }_{\mathbf{v}_{\pi}}, $$\(\mathbf{P}_{\pi}\) 有两个特点：
- 所有元素非负。
- 行和为 1。
Solving the Bellman Equation
Bellman equation 的 matrix-vector form 为
$$\mathbf{v}_{\pi}=\mathbf{r}_{\pi} + \gamma \mathbf{P}_{\pi} \mathbf{v}_{\pi}.$$- 求闭式解：
当 \(\mathbf{P}_{\pi}\) 规模很大时，求逆矩阵非常困难，通常需要使用一些数值方法来求解。
- 迭代求解：
可以证明：
$$\mathbf{v}_{k} \rightarrow \mathbf{v}_{\pi}=(\mathbf{I} - \gamma \mathbf{P}_{\pi})^{-1} \mathbf{r}_{\pi}, \quad k \rightarrow \infty.$$Action Value
Action value 是指在某个 state 下采取某个 action 获得的平均 return，
$$q_{\pi}(s, a) = \mathbb{E}[G_t | S_t = s, A_t = a].$$- \(q_{\pi}(s, a)\) 是 state-action pair\((s,a)\) 的函数。
- \(q_{\pi}(s, a)\) 依赖于 policy \(\pi\)。
state value 和 action value 都是关于 return 的期望，它们之间有什么关系呢？
- 根据条件期望的性质，state value 可以写为
因此
$$\begin{equation}\label{eq:1} \textcolor{blue}{v_{\pi}(s)} = \sum_{a \in \mathcal{A}(s)} \pi(a | s) \textcolor{blue}{q_{\pi}(s, a)}. \end{equation}$$- 由 Bellman equation 可知，
结合前式可得
$$\begin{equation}\label{eq:2} \textcolor{blue}{q_{\pi}(s, a)}=\sum_{r \in \mathcal{R}(s,a)} p(r|s,a)r + \gamma \sum_{s' \in \mathcal{S}} p(s'|s,a)\textcolor{blue}{v_{\pi}(s')}. \end{equation}$$式 (\(\ref{eq:1}\)) 和式 (\(\ref{eq:2}\)) 像是硬币的正反面，式 (\(\ref{eq:1}\)) 说明可以由 action value 求出 state value，式 (\(\ref{eq:2}\)) 说明可以由 state value 求出 action value。
